Πώς καθορίζω θερμική ζώνη σε περίπτωση προσθήκης;
Σε περίπτωση προσθήκης σε υπάρχον κτήριο διακρίνονται τρεις περιπτώσεις (πάντα με τη προϋπόθεση ότι απαιτείται εκπόνηση μελέτης ενεργειακής απόδοσης μόνο για το τμήμα της προσθήκης):
Α. Προσθήκη καθ' ύψος σε υπάρχον κτίσμα
- Περιγράψτε τα επίπεδα του ισογείου και του Α’ορόφου (Περίγραμμα – Πλάκα - Τοίχοι – Υποστυλώματα – Δοκάρια – Ανοίγματα).
- Ορίστε θερμική ζώνη μόνο στο επίπεδο του ορόφου της προσθήκης.

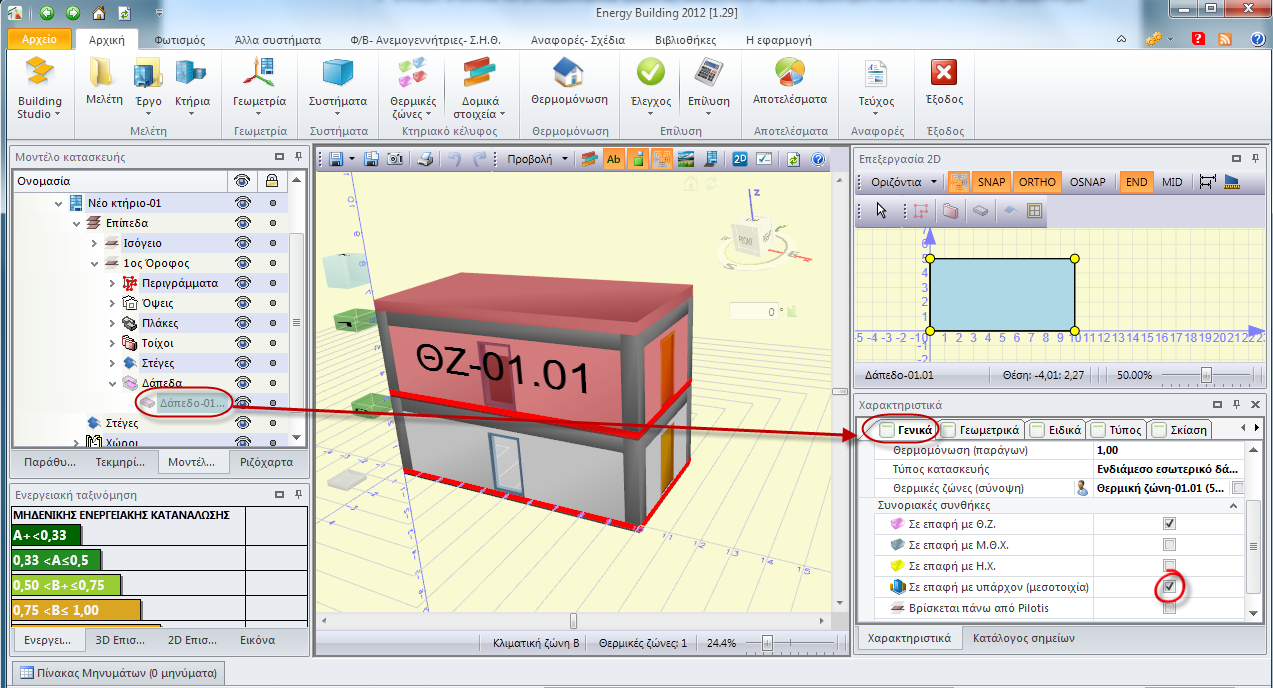

- Επιλέξτε το δάπεδο της θερμικής ζώνης και στη καρτέλα Χαρακτηριστικά ενεργοποιήστε την επιλογή Επαφή με υπάρχον (μεσοτοιχία).

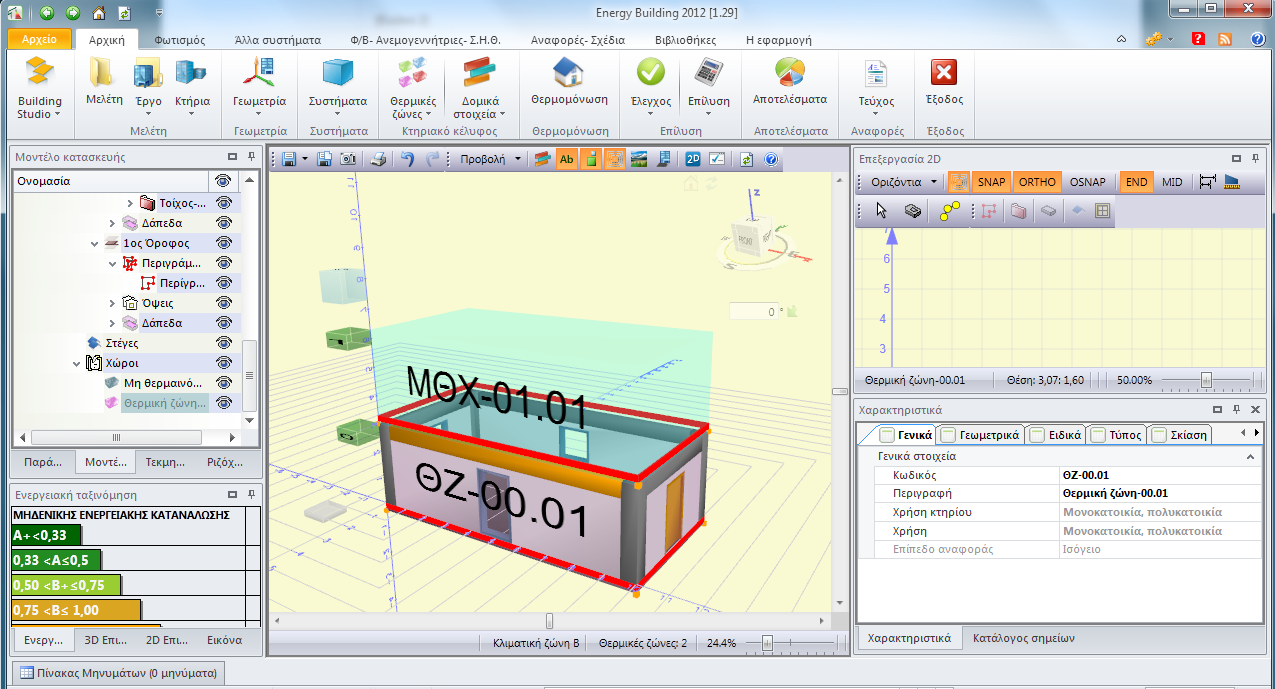

Β. Προσθήκη Ισογείου σε υπάρχοντα Α’ όροφο
- Περιγράψτε το επίπεδο του ισογείου (Περίγραμμα – Πλάκα - Τοίχους – Υποστυλώματα – Δοκάρια – Ανοίγματα).
- Αντιγράψτε μόνο το περίγραμμα του ισογείου στον Α’ όροφο με την εντολή Αντιγραφή επιπέδου μόνο με περιγράμματα. Στο επίπεδο του Α’ ορόφου (που δεν συμμετέχει στην μελέτη ενεργειακής απόδοσης) δεν θα περιγράψετε δομικά στοιχεία (Τοίχοι – Υποστυλώματα – Δοκάρια – Ανοίγματα).
- Ορίστε θερμική ζώνη στο επίπεδο του ισογείου και μη θερμαινόμενο χώρο στο περίγραμμα του Α’ ορόφου.
Γ. Προσθήκη κατ’ επέκταση
- Σχεδιάστε τα περιγράμματα των δυο χώρων (υπάρχοντος κτίσματος και προσθήκης).
- Περιγράψτε τα δομικά στοιχεία του χώρου της προσθήκης (Πλάκα - Τοίχοι – Υποστυλώματα – Δοκάρια – Ανοίγματα). Στο περίγραμμα του υπάρχοντος κτηρίου δεν θα περιγράψετε δομικά στοιχεία (Τοίχοι – Υποστυλώματα – Δοκάρια – Ανοίγματα).
- Δηλώστε θερμική ζώνη στο περίγραμμα της προσθήκης και μη θερμαινόμενο χώρο στο περίγραμμα του υπάρχοντος κτίσματος.

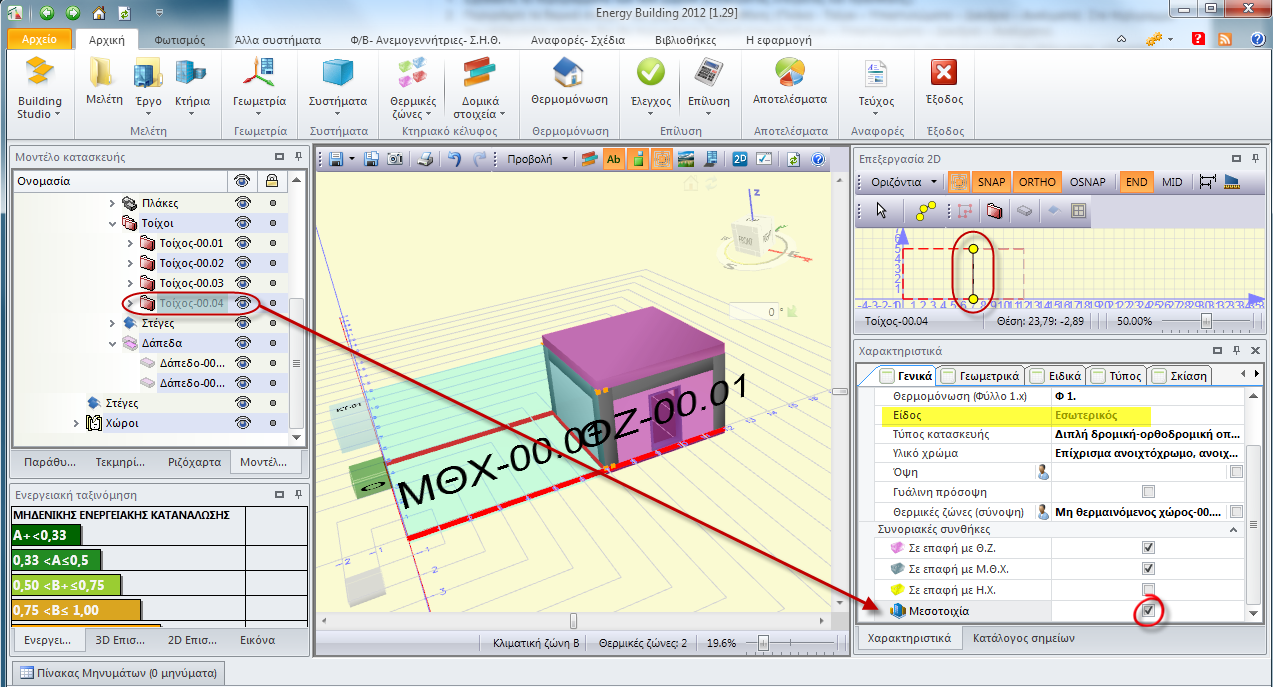

- Επιλέξτε την διαχωριστική επιφάνεια (τον τοίχο μεταξύ θερμικής ζώνης και μη θερμαινόμενου χώρου) και δηλώστε στην καρτέλα Χαρακτηριστικά ότι είναι Μεσοτοιχία.
- Επιπρόσθετα ορίστε/αλλάξτε την διαχωριστική επιφάνεια σε Εσωτερικό τοίχο, κάνοντας δεξί κλικ πάνω στην τοιχοποιία και επιλέγοντας την εντολή Μετατροπή σε εσωτερικό.

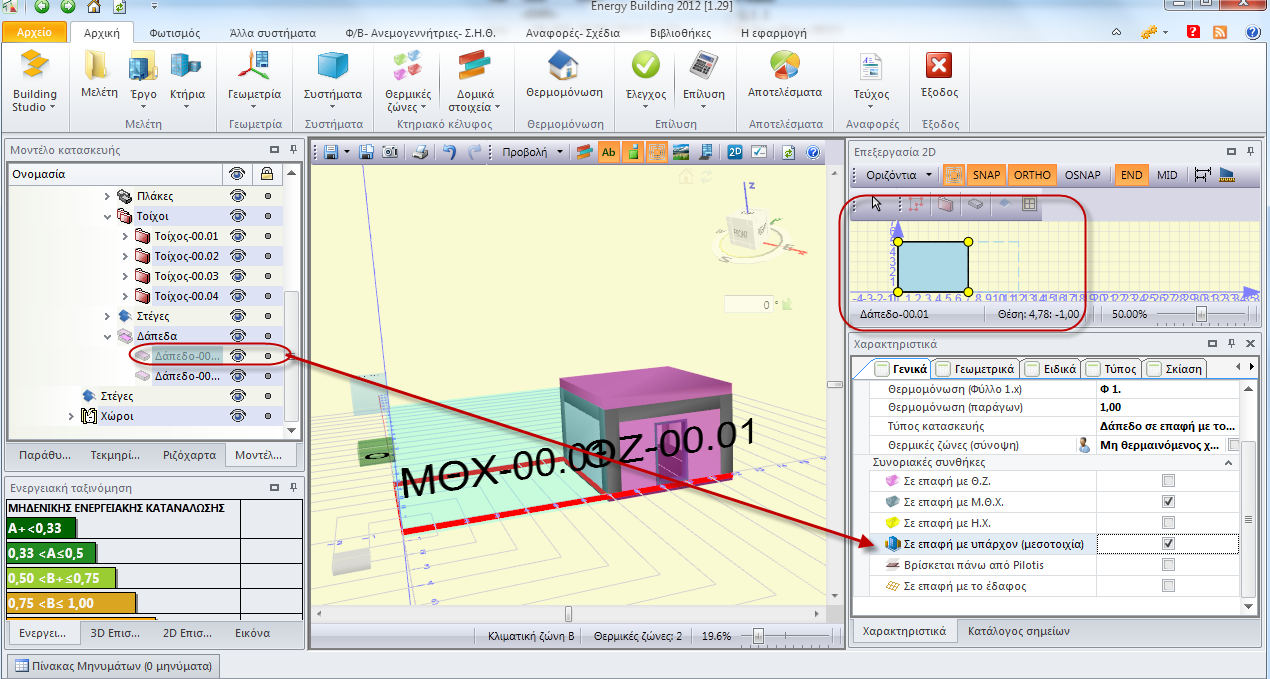

- Επιλέξτε το δάπεδο του μη θερμαινόμενου χώρου και δηλώστε στην καρτέλα Χαρακτηριστικά ότι είναι σε επαφή με υπάρχον (μεσοτοιχία).
