Πώς προσδιορίζω το συντελεστή σκίασης ορίζοντα;
Σύμφωνα με την Τ.Ο.Τ.Ε.Ε.:
Συντελεστής σκίασης ορίζοντα Fhor
Αυτός ο συντελεστής προσδιορίζει τη σκίαση που προκύπτει στις επιφάνειες του κτηρίου από την ύπαρξη φυσικών εμποδίων (π.χ. λόφων) ή τεχνητών (π.χ. υψηλών κτηρίων). Όταν ο ορίζοντας είναι ελεύθερος ο συντελεστής ισούται με τη μονάδα (Fhor =1), ενώ για πλήρη σκίαση παίρνει την τιμή μηδέν(Fhor=0).

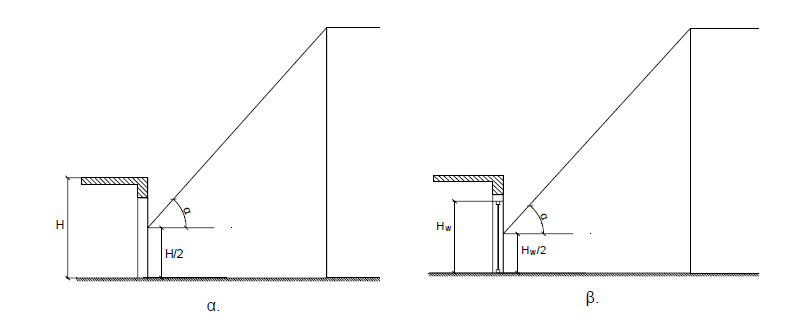

Για τον προσδιορισμό του συντελεστή σκίασης ορίζοντα μιας επιφάνειας είναι απαραίτητος ο υπολογισμός της γωνίας θέασης α του εμποδίου. Ο υπολογισμός γίνεται ανά προσανατολισμό και ανά δομικό στοιχείο του κτηρίου ή της εξεταζόμενης ζώνης. Κατά παραδοχή, είναι δυνατός ο υπολογισμός μιας ενιαίας τιμής για το συντελεστή σκίασης ορίζοντα για τα αδιαφανή στοιχεία του κτηρίου μιας όψης (με ίδιο προσανατολισμό). Σ' αυτήν την περίπτωση η γωνία θέασης α ορίζεται ως η γωνία που σχηματίζεται από το οριζόντιο επίπεδο που διέρχεται από το μέσο της εξεταζόμενης όψης και της ευθείας που ενώνει το μέσο της κατακόρυφης επιφάνειας με την ανώτερη παρειά του εμποδίου. Αντίθετα, η τιμή της γωνίας θέασης α πρέπει να υπολογιστεί για κάθε διαφανές στοιχείο ξεχωριστά και αντιστοιχεί στη γωνία που σχηματίζεται μεταξύ του οριζόντιου επιπέδου που διέρχεται από το μέσο του ανοίγματος και της ευθείας που ενώνει το κέντρο του ανοίγματος με την άνω παρειά του εμποδίου.

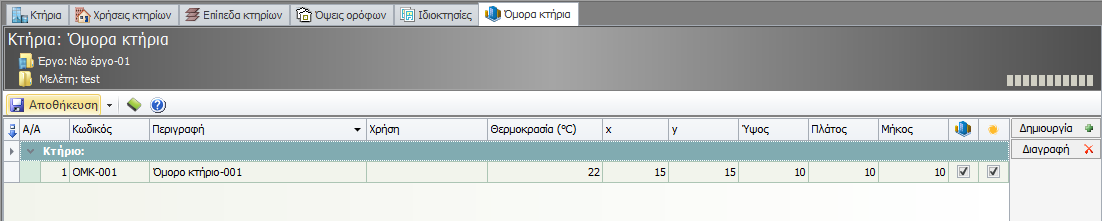

Για να υπολογιστεί ο συντελεστής σκίασης από ορίζοντα χρειάζεται να δημιουργήσετε Όμορα κτήρια. Η αντίστοιχη εντολή υπάρχει τόσο στην καρτέλα Κτήρια > Όμορα κτήρια όσο και στη Γεωμετρία > 3D απεικόνιση > Μοντέλο κατασκευής > Έργο.

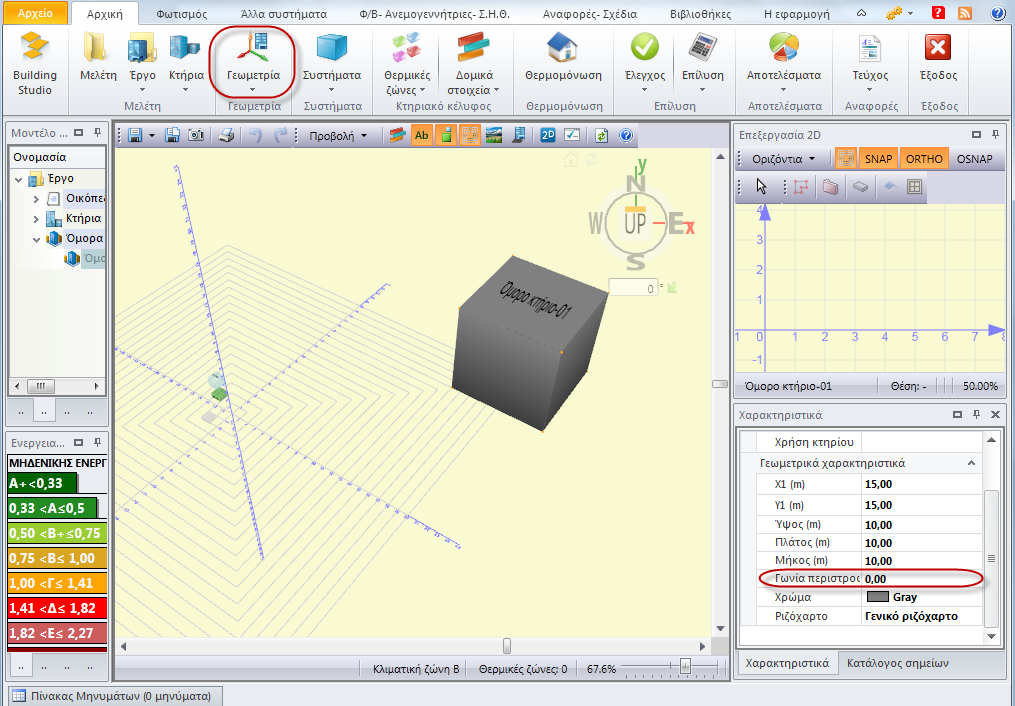

Μετά τη δημιουργία, επιλέξτε το όμορο κτήριο και στον πίνακα Χαρακτηριστικά πληκτρολογήστε το Ύψος, Πλάτος, Μήκος καθώς και την θέση του στον χώρο συμπληρώνοντας τις στήλες x, y. Οι συντεταγμένες x, y ορίζουν το αρχικό σημείο του όμορου κτηρίου, ή αλλιώς το σημείο αναφοράς του κτηρίου και βρίσκεται στην κάτω αριστερά γωνία του.
