Πώς χειρίζομαι δάπεδο σε επαφή με πολλαπλές συνοριακές συνθήκες;

---

Για να δηλώσετε ότι ένα δάπεδο είναι σε επαφή με πολλαπλές συνοριακές συνθήκες θα πρέπει να χρησιμοποιήσετε την εντολή ομαδοποιημένη θερμική ζώνη.
Για να γίνει κατανοητό το πώς βοηθάει η ομαδοποιημένη θερμική ζώνη στην περιγραφή διαφορετικών συνοριακών συνθηκών στα δάπεδα είναι σημαντικό να επισημανθούν δύο σημεία:

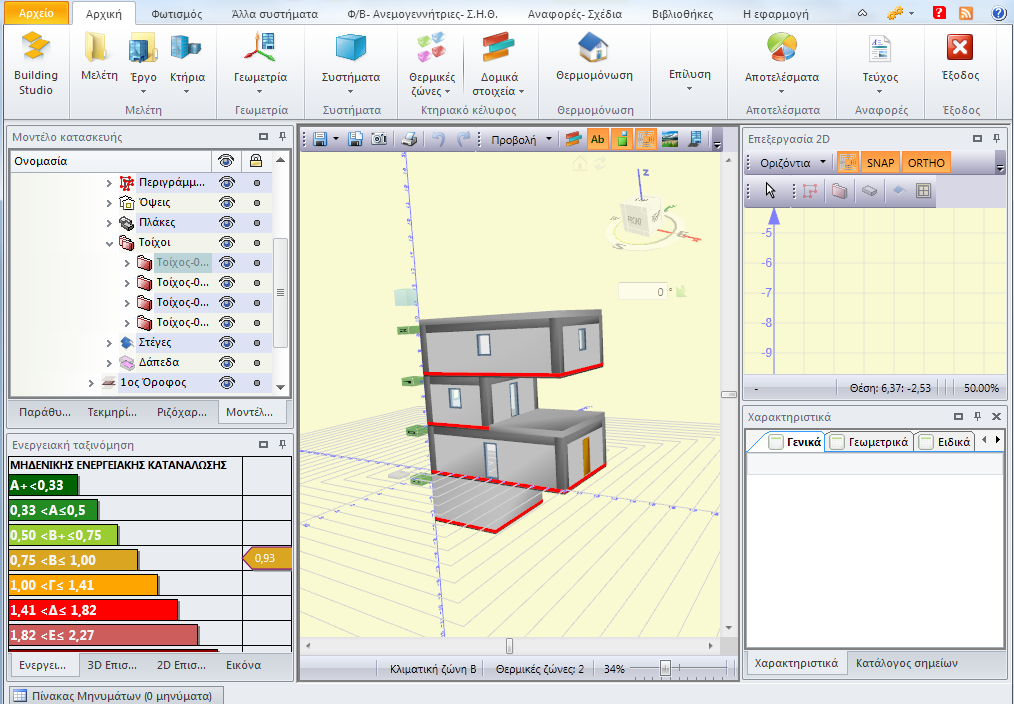

•  Όταν εισάγουμε θερμική ζώνη αυτόματα δημιουργούνται και τα αντίστοιχα δάπεδα. Αν δεν εισάγετε θερμική ζώνη τότε δεν θα δημιουργηθεί δάπεδο. Αυτό ελέγχεται εύκολα από το παράθυρο μοντέλο κατασκευής στην καρτέλα Γεωμετρία όπου δεν θα εμφανιστεί καταχώρηση Δάπεδα αν πρώτα δεν δημιουργήσετε θερμική ζώνη.
• Όταν ζητήσετε ομαδοποιημένη θερμική ζώνη η εφαρμογή θα δημιουργήσει ενιαίο όγκο για τα περιγράμματα που επιλέξατε αλλά και τόσα δάπεδα όσα και τα περιγράμματα.
• Δεν ομαδοποιείτε επιμέρους θερμικές ζώνες που έχετε ήδη δημιουργήσει αλλά δημιουργείτε ομαδοποιημένη θερμική ζώνη.

Προσοχή! Το δάπεδο είναι το δομικό στοιχείο το οποίο μπορείτε να επεξεργαστείτε (αλλαγή στρώσεων, πάχος κλπ) από την καρτέλα Δομικά στοιχεία, ενώ η πλάκα είναι γραφικό στοιχείο της Γεωμετρίας το οποίο βοηθάει για παράδειγμα στον σκιασμό, δηλ. στον αυτόματο καθορισμό των οριζόντιων προβόλων εφόσον τους έχετε περιγράψει στην γεωμετρία.

Παράδειγμα:

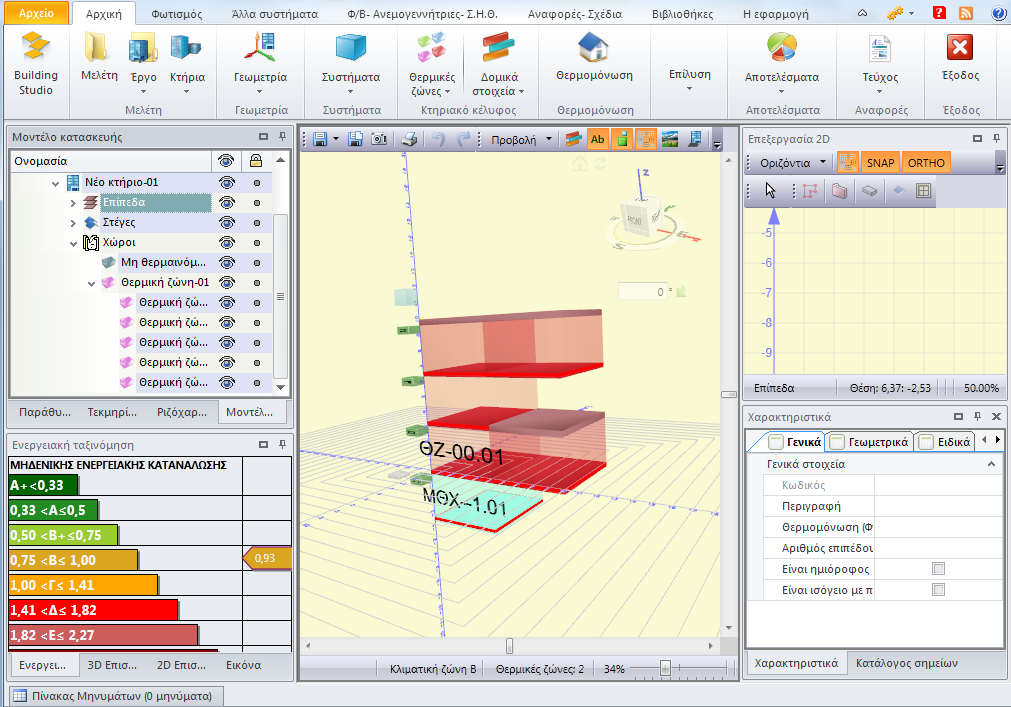

Στην Γεωμετρία εικονίζεται μια κατοικία με:

• Ισόγειο με ένα μέρος σε επαφή με υπόγειο (μη θερμαινόμενο χώρο) και το υπόλοιπο σε επαφή με το έδαφος.
• 1ος όροφος με εσοχή, μικρότερη επιφάνεια από τον υποκείμενο όροφο.
• 2ος όροφος με εξοχή, μεγαλύτερη επιφάνεια από τον υποκείμενο όροφο.

Οι θερμικές ζώνες αποτελούνται από μια ομαδοποιημένη θερμική ζώνη για το ισόγειο και τους δύο υποκείμενους ορόφους και ένα μη θερμαινόμενο χώρο στο υπόγειο.

Αν δεν χρησιμοποιηθεί η ομαδοποιημένη θερμική ζώνη και αντίθετα δημιουργήσετε μια θερμική ζώνη στο κάθε επίπεδο τότε, σύμφωνα με τα παραπάνω, θα δημιουργηθεί ένα δάπεδο σε όλο το επίπεδο και η εφαρμογή θα αναγνωρίσει ότι βρίσκεται σε επαφή με μία μόνο συνοριακή συνθήκη.





Για να γίνει σωστή περιγραφή στην συγκεκριμένη περίπτωση και σε ανάλογες περιπτώσεις θα πρέπει να χρησιμοποιήσετε την ομαδοποιημένη θερμική ζώνη.

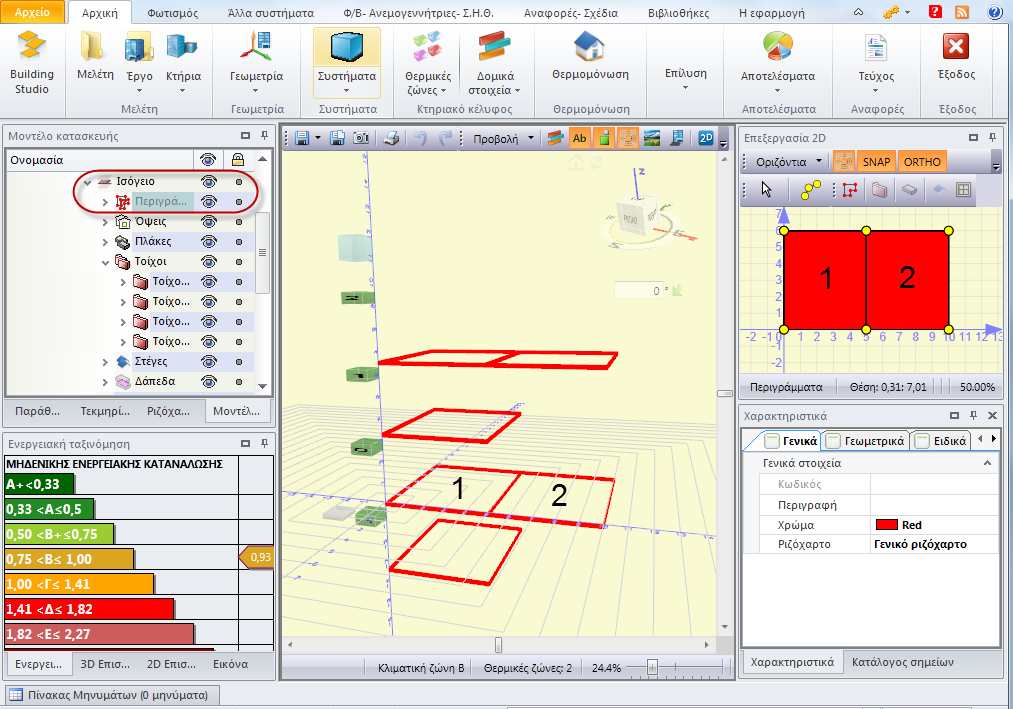

1. Για αρχή θα πρέπει να δημιουργήσετε επιμέρους περιγράμματα στο ισόγειο και στον 2ο όροφο όπως φαίνονται στην εικόνα και τα οποία θα περιγράφουν στο σύνολο τους το αρχικό περίγραμμα του κελύφους του κτηρίου.

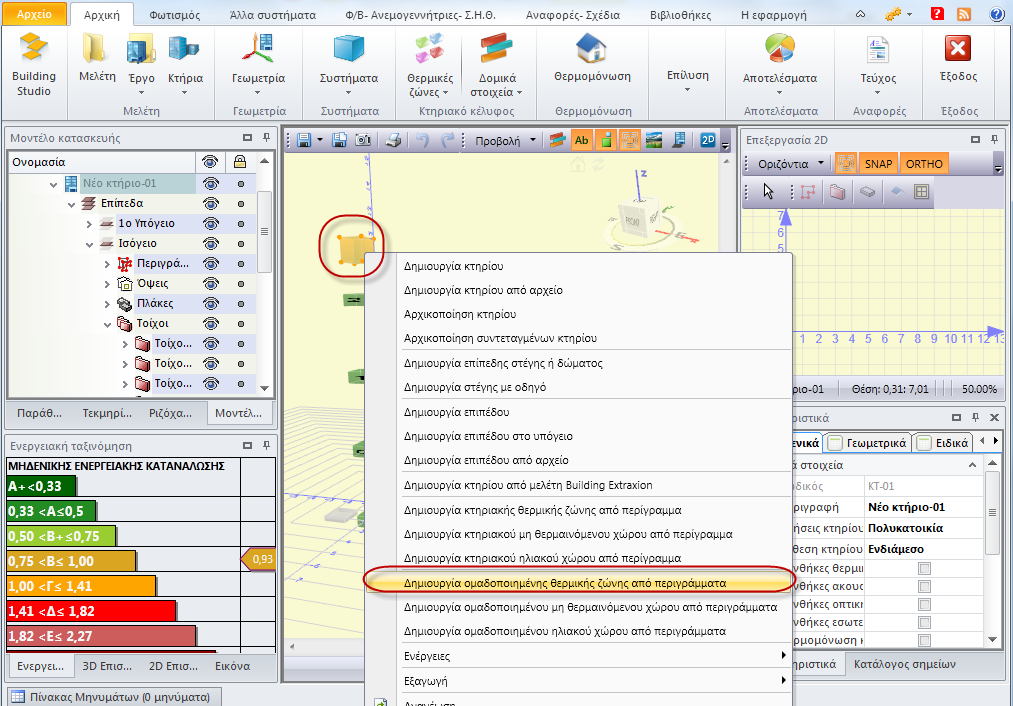

2. Στη συνέχεια, από το κεντρικό παράθυρο της 3D επεξεργασίας επιλέξτε το σύμβολο του κτηρίου και κάντε δεξί κλικ για να εμφανιστεί το παράθυρο εντολών. Από εκεί επιλέξτε την εντολή Δημιουργία ομαδοποιημένης θερμικής ζώνης από περιγράμματα.

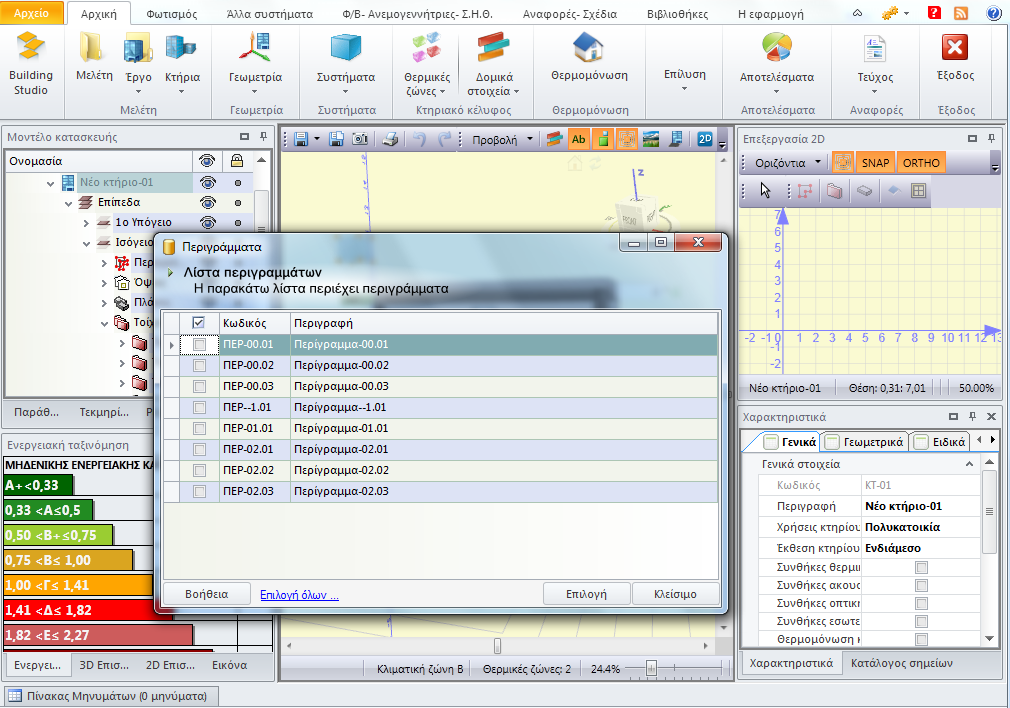

3. Από το παράθυρο Λίστα περιγραμμάτων που εμφανίζεται επιλέξτε τα περιγράμματα που θέλετε δημιουργηθεί η ομαδοποιημένη θερμική ζώνη.
   Στο συγκεκριμένο παράδειγμα θα πρέπει να επιλέξετε: για το ισόγειο τα δύο επιμέρους περιγράμματα, για τον 1ο όροφο το μοναδικό περίγραμμα και για τον 2ο όροφο αντίστοιχα τα δύο επιμέρους περιγράμματα.
   Με αυτό τον τρόπο θα δημιουργηθεί μια ενιαία θερμική ζώνη για όλο το κτήριο μαζί με τα αντίστοιχα δάπεδα για κάθε περίγραμμα που επιλέξατε.
4. Τέλος, από το παράθυρο Μοντέλο Κατασκευής επιλέξτε το κάθε δάπεδο ξεχωριστά και ορίστε την αντίστοιχη συνοριακή συνθήκη στο παράθυρο Χαρακτηριστικά, στην καρτέλα Γενικά (σε επαφή με το έδαφος για το δάπεδο του ισογείου, σε επαφή με πυλωτή για το δάπεδο του 1ου).
